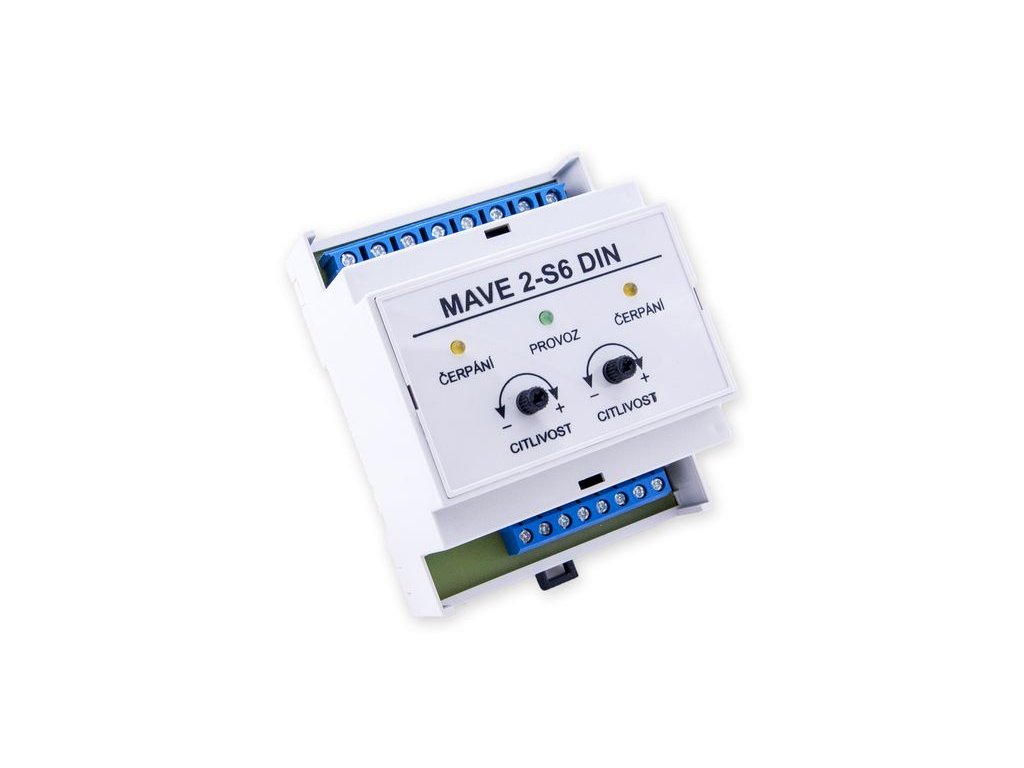

Hlídač hladiny Mave 2 S6-DIN

Kód: 3502043

Neohodnoceno

Značka: MAVE

2 662 Kč 2 200 Kč bez DPH

Skladem (2 ks)

Můžeme doručit do: 27.11.2024 Možnosti doručení

Snímač Mave 2-S6 DIN spojuje dva snímače Mave 2-S2 (doplňování nebo vyčerpávání s diferencí danou vzdáleností snímacích sond).

Detailní informace

16 let zkušeností

Více než 350 dokončených realizací po celé České republice.

Možnost dopravy zdarma

Platí na všechny podzemní nádrže a ostatní objednávky nad 12 000 Kč.

Kvalitní poradenství

Konzultace zdarma prostřednictvím e-mailu či telefonu.

Široký sortiment

Vše pro hospodaření s dešťovou vodou na jednom místě.

Zobrazit všechny související produkty

Detailní popis produktu

Vlastnosti hlídače hladiny Mave 2 S6-DIN

Snímače hladiny Mave 2-S6 DIN se vyrábějí v provedení pro montáž do rozvaděče na DIN lištu 35 mm.
Napájecí napětí: 230V AC
Příkon: 3 VA
Výstup: 2x přepínací kontakt relé
Zatížení kontaktů relé: 250 V / 5 A
Napětí / proud na sondě: 12 V AC / 0,6 mA
Vstupní citlivost: 5-100 kOhm
Signalizace: LED diodami
Rozměry: 70x90x60 mm (4M)
Materiál obalu: plast
Krytí: IP20

Montážní návod, popis činnosti a schéma zapojení hlídače hladiny Mave 2 S6-DIN

Dočerpávání hlídače hladiny Mave 2 S6-DIN

V klidovém stavu jsou spojeny vývody 10-11 (13-14), zapnuto dopouštění. Při dostoupení vody k horní sondě relé přitáhne, přepínací kontakt rozpojí vývody 10-11 (13-14) a je ukončeno dopouštění. Relé zůstane přitažené do doby, než dojde k poklesu hladiny pod spodní sondu. Pak relé odpadá, spojí kontakty 10-11 (13-14), zapne dopouštění a celý cyklus se opakuje.

Vyčerpávání hlídače hladiny Mave 2 S6-DIN

Při dostoupení vody k horní sondě relé přitáhne, přepínací kontakt spojí vývody 9-10 (12-13) a spustí vyčerpávání. Relé zůstane přitažené do doby, než dojde k poklesu hladiny pod spodní sondu. Pak relé odpadá, přepínací kontakt rozpojí vývody 9-10 (12-13) a přeruší vyčerpávání. Relé zůstane odpadlé do doby než voda dostoupí k horní sondě a opět spustí vyčerpávání.

Montáž hlídače hladiny Mave 2 S6-DIN

Elektronickou část umístíme do rozvaděče na DIN lištu 35 mm. Napájecí napětí zapojíme na příslušné svorky.
Svorkové zapojení: horní sondy na svorky 1(5); spodní sondy na svorky 3(7); svorky 2,4,6,8 propojeny ve snímači
Po připojení se seřídí práh spínání trimerem. Práh spínání lze nastavit v rozmezí odporu vody 5-100 kOhm. Tím je zajištěno spolehlivé spínání při použití jakékoli vody.
