Modulo 2SV vodoměrná šachta Hutira
Kód: MODULO-2SV
Související produkty
Detailní popis produktu
Vodoměrná šachta Modulo 2SV
Šachta Modulo 2SV disponuje výškově nastavitelným rámem s výškou 115 až 130 cm, poklopem se zatížením do 0,5 t a místem pro dva vodoměry (není součástí dodávky) DN 20. Tepelná izolace hlavního poklopu, uzávěru nad vodovodem a obvodu šachty.
Součástí dodávky je potrubí PE 32 pro vstup/výstup.
Vystrojení
- Na vstupu: sedlový ventil
- Na výstupu: sedlový ventil vč. zpětné klapky
Názvem Modulo se označuje řada kompaktních vodoměrných šachet obdélníkového tvaru, určených k zabudování jednoho až dvou vodoměrů stavební délky do 190 mm. Malé vodoměrné šachty Modulo nabízejí jednoduché, kompletní a optimální řešení pro připojení odběratelů na vodovodní řad.
Výhody vodoměrné šachty Modulo
- KOMPLETNÍ ŘEŠENÍ VČETNĚ ARMATUR připravené pro rychlou a snadnou instalaci
- MINIMÁLNÍ VÝKOP BEZ NUTNOSTI BETONÁŽE, manipulaci zvládne jedna osoba – ÚSPORA NÁKLADŮ SPOJENÝCH S INSTALACÍ
- Naložíte do osobního vozu
- Garance odolnosti proti mrazu, šachtu není nutné dodatečně zateplovat
- Při nutnosti uzavření vody, výměny a odečtu vodoměru není třeba do šachty vstupovat (vše je přístupné z terénu)
Jak je možné, že je šachta tak malá?
Šachta může být tak malá, protože všechny armatury jsou umístěny v její horní části. Veškeré úkony (tj. odečty, instalace a výměna vodoměru či jiných armatur) se provádí shora, z úrovně okolního terénu. Proto tedy není nutné sestupovat a zajišťovat pro přístup k vodoměrům nadměrný vnitřní prostor. Dle normy ČSN 75 5411 se jedná o šachty bez nutnosti vstupu.
Jak je zajištěna odolnost proti vztlaku zemní vodou?
Tento velký problém “klasických” velkých šachet je eliminován již samotnou velikostí malých vodoměrných šachet. Šachty jsou navíc na spodní straně průchozí – nemají dno. Chybějící dno tedy nepůsobí jako píst, který by šachty zvedal.
Jak je ochráněn vodoměr před zamrznutím?
Dostatečná odolnost proti mrazu je zajištěna maximální izolací dodávaných šachet včetně dvojího – izolovaného víka. Navíc volný prostor dna umožňuje využití tepelné energie ze země.
Jsou šachty MODULO vhodné pro použití v mém regionu, v rámci mé vodárenské společnosti?
Každá vodárenská společnost (vlastník/provozovatel) má specifické požadavky na vodovodní přípojky. Výběr vhodné šachty ve Vašem regionu konzultujte s námi.

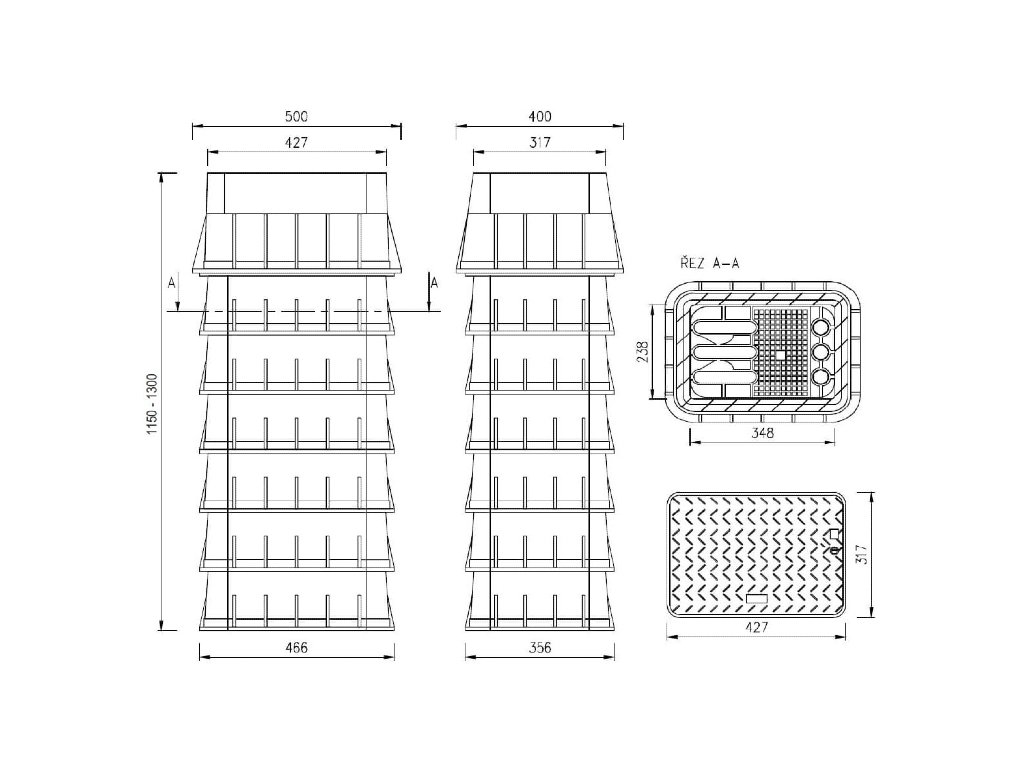

Doplňkové parametry
| Kategorie: | Malé vodoměrné šachty |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 30 kg |
| Délka: | 466 mm |
| Šířka: | 356 mm |
| Výška: | 1300 mm |
| Armatura na vstupu: | Mosazný ventil DN 20 |
| Armatura na výstupu: | Mosazný ventil DN 20 se zpětnou klapkou a vypouštěním |
| Připojení potrubí: | 32 mm |
| Připojení vodoměru: | 1" |
| Stavební délka vodoměru: | 110 / 190 mm |
| Počet vodoměrů: | 2 |
-
Montážní návod k vodoměrným šachtám Modulo (209.9 kB)
-
Technický list vodoměrných šachet Modulo (667.4 kB)
-
Atest na pitnou vodu (481.1 kB)
Prezentační video vodoměrné šachty Modulo
