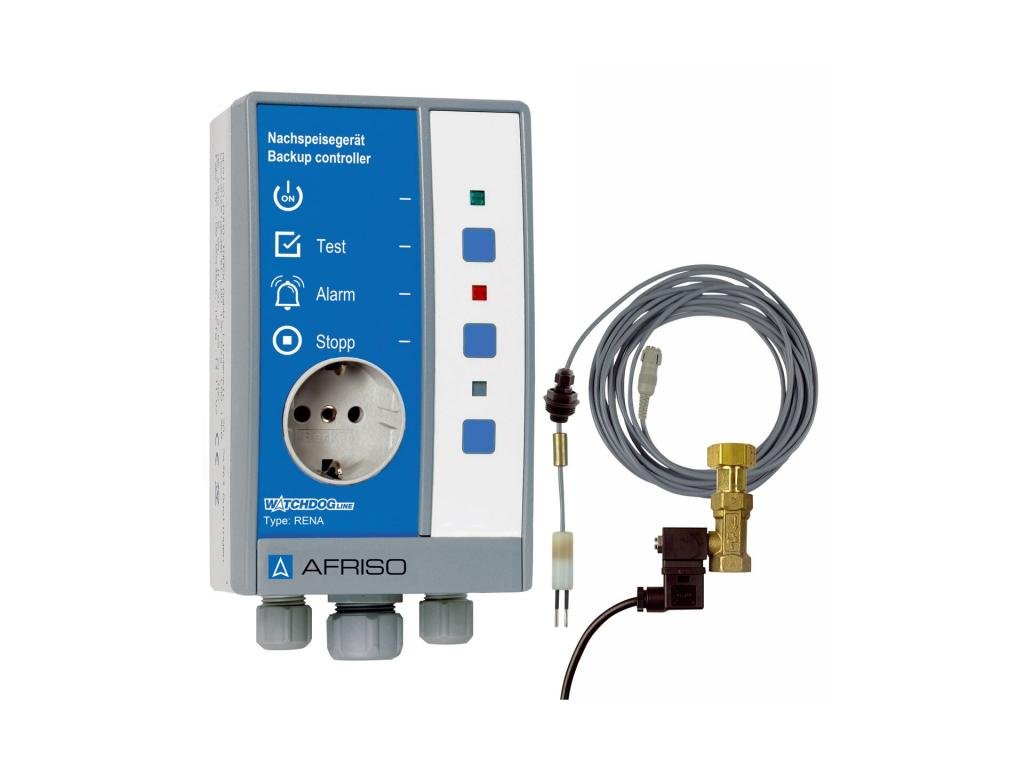

RENA kompletní sada se sondou 25 m

• Jestliže v důsledku nedostatečných srážek nebo příliš velkého odběru dojde k poklesu zásoby dešťové vody v zásobníku pod určitou úroveň hlídanou sondou, je přes elektromagnetický ventil následně doplněna voda z rozvodu pitné vody.
• Veškeré funkce zařízení pro doplňování vody jsou programově řízené mikroprocesorem v řídicí jednotce.
• Zařízení pro doplňování vody je vybaveno zásuvkou s ochranným kontaktem (pro připojení domácí vodárny napojené na zásobník s dešťovou vodou), která se při příliš nízké hladině vody v zásobníku vypne (ochrana proti chodu nasucho)
• Pro dosažení souhry mezi doplňováním čerstvé vody a její dodávkou z domácí vodárny s kontinuálním průběhem, bez častého zapínání a vypínání ventilu a zásuvky, nedochází k vypnutí okamžitě, ale až po uplynutí „doběhového času“ (2 volitelné časové programy).
• Doplňované množství je dávkováno tak, že při chybějící dešťové vodě je z rozvodu pitné vody odebíráno pouze okamžitě spotřebovávané množství. Jestliže se po uplynutí programem stanoveného času sonda neponoří do vody, ačkoli je dodávána čerstvá voda a odběr vody z domácí vodárny skončil, uzavře se ventil vzhledem k pravděpodobnému úniku na přívodu k zásobníku nebo přímo v zásobníku (bezpečnostní vypnutí).
• Aby se v období častých srážek nehromadily na elektromagnetickém ventilu usazeniny, otevře se ventil jednou týdně 3krát po sobě na jednu sekundu a zase zavře.
• Signální část a sonda jsou prostřednictvím konektoru vzájemně propojeny signálním kabelem o délce 15 m (na požadavek 20m nebo 25m).
• Elektromagnetický ventil je trojžilovým síťovým vedením(délka 3 m) pevně připojený k signální části.

Zařízení pro doplňování vody sestává ze signální části, elektromagnetického ventilu (1/2" x 3/4") a sondy (signální vedení o délce 25 m).

Signální část

• š x v x h: 100 x 188 x 65 mm
• Hmotnost: 0,5 kg
• Napájecí napětí: AC 230 V 50 Hz
• Příkon: Max. 5 VA
• Síťová pojistka: M 32 mA
• Zásuvka s ochranným kontaktem: AC 230 V, max. 10 A, cos ϕ 3 0,9
• Jištění: T 10 A
• Rozsah provozních teplot: Prostředí: 0 °C až +40 °C
• Třída ochrany: II (DIN 57 700)
• Stupeň krytí: IP 20 (EN 60529)
• Odrušení: podle normy EN 50081-1
• Odolnost proti rušení: podle normy EN 50082-1

Sonda hladinoměru

• Napájecí napětí: AC 6 V
• Proud sondy: 1,2 mA
• Rozměry: (L x ø): 87 x 30 mm
• Upevnění: šroubením G1
• Hmotnost: 0,2 kg
• Funkční princip: Měření vodivosti
• Médium: Pitná a dešťová voda
• Délka kabelu sondy: 25 m

Elektromagnetický ventil

• Prostorové požadavky: š x v x h: 95 x 80 x 100 mm
• Hmotnost:0,5 kg
• Napájecí napětí: AC 230 V 50 Hz
• Příkon: Max. 5,5 VA
• Připojovací vedení: 3 m
• Montážní poloha: Libovolná
• Médium: Pitná a dešťová voda
• Jmenovitý tlak: 12 bar
• Průtok při vstupním tlaku 4 bar a volném odtoku: Cca 50 l/min
• Funkce: Bez proudu uzavřeno
• Přípojka vstup: Převlečná matice G3/4 s filtračním sítkem a těsněním
• Přípojka výstup: Vnitřní závit G1/2
• Třída ochrany: I (DIN 57 700)
• Stupeň krytí: IP 65 (EN 60529)
