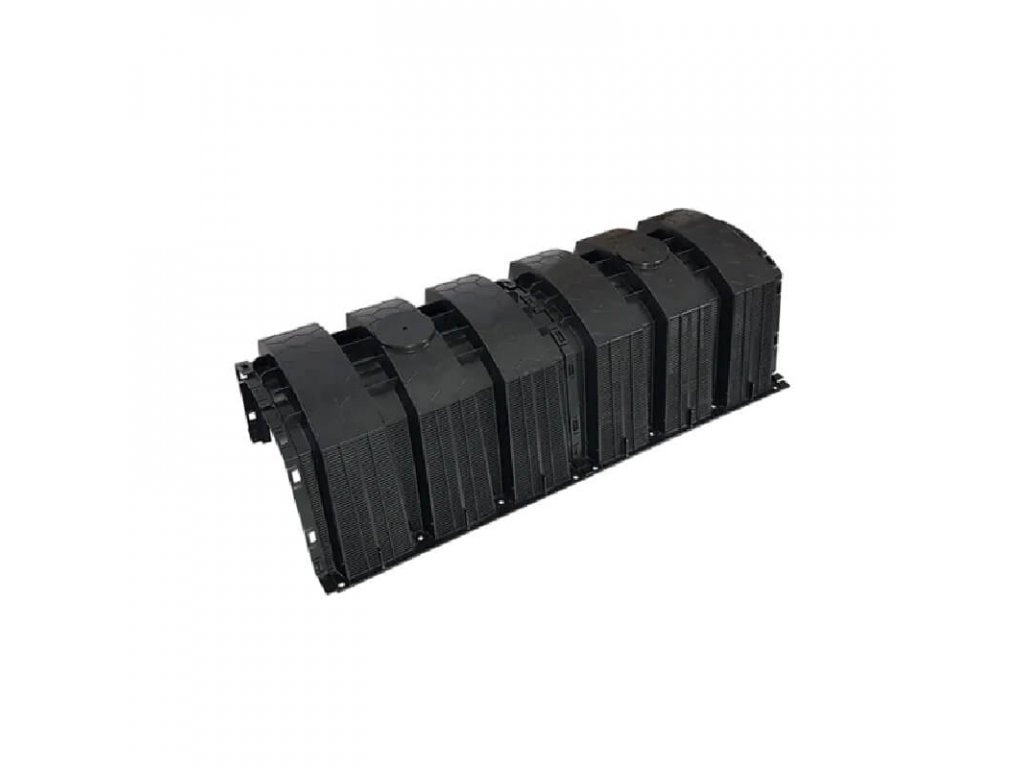

Vsakovací tunel Aquabin 150 l

Detailní popis produktu

Vsakovací tunel Aquabin 150 l pro likvidaci dešťových vod

Vsakovací tunel Aquabin doporučujeme jako vsakovací modul k rodinným domům. Tunely lze seskládat do libovolného počtu řad. Každá řada může mít až 30 tunelů. Instalace je jednoduchá, jednotlivé kusy se cvakají do sebe a každou řadu nakonec zavíčkujete pomocí zakončení vsakovacích tunelů Aquabin dodávaných v páru. Na jednu řadu přijde jeden pár zakončení vsakovacího tunelu.

Tunely je potřeba přikrýt geotextilií. Doporučujeme poskládat řady tunelů na štěrkové lože 100 - 150 mm. Odstupy řad ideálně 1 m. Maximální hloubka uložení dna tunelů Aquabin pod terénem je 1360 mm (1 m od stropu tunelů). Příčně na vyskládané řady tunelů vyložte role geotextilie s přesahy cca 150 mm. Doporučujeme geotextilii přichytit na stěny výkopu, zasypat štěrkem 50 mm nad strop tunelů a následně geotextilii ještě přehodit přes strop tunelu. Další možné varianty uložení naleznete v montážním návodu.

Výhodou oproti dříve často používaným štěrkovým vsakovacím objektům je okamžitá akumulační schopnost tunelů Aquabin. Mají objem 150 l a rozměry 1200 x 500 x 360 mm. Možnost připojení potrubí DN 110 nebo DN 160.

Ze stropu tunelů doporučujeme vyvést kanalizační potrubí KG DN 110 (hrdlem na strop tunelu) pro odvětrání. Při instalaci ve více řadách je možné odvětrávací potrubí nad tunely spojit a vyvést pouze jedno potrubí na terén. Je vhodné odvětrávací potrubí zakrýt odvětrávací hlavicí.

Pokud jsou tunely umístěny přímo na dešťové kanalizaci (bez akumulační nádrže), doporučujeme před vsakovací objekt umístit filtrační šachtu pro odfiltrování nečistot a delší trvanlivost vsakovacího objektu.
